1、關(guān)于拉伸力-伸長曲線和應(yīng)力-應(yīng)變曲線的問題

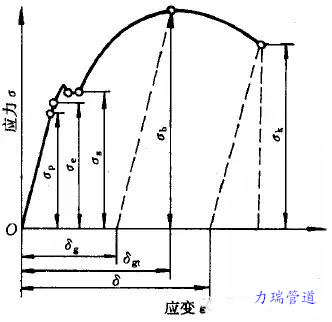

低碳鋼的應(yīng)力－應(yīng)變曲線
a、拉伸過程的變形：
彈性變形，屈服變形，加工硬化（均勻塑性變形），不均勻集中塑性變形。
b、相關(guān)公式：
工程應(yīng)力 σ=F/A0 ；工程應(yīng)變ε=ΔL/L0；比例極限σP；彈性極限σε；屈服點(diǎn)σS；抗拉強(qiáng)度σb；斷裂強(qiáng)度σk。
真應(yīng)變 e=ln(L/L0)=ln(1+ε) ；真應(yīng)力 s=σ(1+ε)= σ*eε 指數(shù)e為真應(yīng)變。
c、相關(guān)理論：
真應(yīng)變總是小于工程應(yīng)變，且變形量越大，二者差距越大；真應(yīng)力大于工程應(yīng)力。
彈性變形階段，真應(yīng)力—真應(yīng)變曲線和應(yīng)力—應(yīng)變曲線基本吻合；塑性變形階段兩者出線顯著差異。
2、關(guān)于彈性變形的問題
a、相關(guān)概念
彈性：表征材料彈性變形的能力
剛度：表征材料彈性變形的抗力
彈性模量：反映彈性變形應(yīng)力和應(yīng)變關(guān)系的常數(shù)， E=σ/ε ；工程上也稱剛度，表征材料對彈性變形的抗力。
彈性比功：稱彈性比能或應(yīng)變比能，是材料在彈性變形過程中吸收變形功的能力，評價材料彈性的好壞。
包申格效應(yīng)：金屬材料經(jīng)預(yù)先加載產(chǎn)生少量塑性變形，再同向加載，規(guī)定殘余伸長應(yīng)力增加；反向加載，規(guī)定殘余伸長應(yīng)力降低的現(xiàn)象。
滯彈性：（彈性后效）是指材料在快速加載或卸載后，隨時間的延長而產(chǎn)生的附加彈性應(yīng)變的性能。
彈性滯后環(huán)：非理想彈性的情況下，由于應(yīng)力和應(yīng)變不同步，使加載線與卸載線不重合而形成一封閉回線。
金屬材料在交變載荷作用下吸收不可逆變形功的能力，稱為金屬的循環(huán)韌性，也叫內(nèi)耗
b、相關(guān)理論：
彈性變形都是可逆的。
理想彈性變形具有單值性、可逆性，瞬時性。但由于實(shí)際金屬為多晶體并存在各種缺陷，彈性變形時，并不是完整的。
彈性變形本質(zhì)是構(gòu)成材料的原子或離子或分子自平衡位置產(chǎn)生可逆變形的反映
單晶體和多晶體金屬的彈性模量，主要取決于金屬原子本性和晶體類型。
包申格效應(yīng)；滯彈性；偽彈性；粘彈性。
包申格效應(yīng)消除方法：預(yù)先大塑性變形，回復(fù)或再結(jié)晶溫度下退火。
循環(huán)韌性表示材料的消震能力。
3、關(guān)于塑形變形的問題
a、相關(guān)概念
滑移：滑移系越多，塑性越好；滑移系不是唯一因素（晶格阻力等因素）；滑移面——受溫度、成分和變形的影響；滑移方向——比較穩(wěn)定
孿生：fcc、bcc、hcp都能以孿生產(chǎn)生塑性變形；一般在低溫、高速條件下發(fā)生；變形量小，調(diào)整滑移面的方向
屈服現(xiàn)象：退火、正火、調(diào)質(zhì)的中、低碳鋼和低合金鋼比較常見，分為不連續(xù)屈服和連續(xù)屈服；
屈服點(diǎn)：材料在拉伸屈服時對應(yīng)的應(yīng)力值，σs；
上屈服點(diǎn)：試樣發(fā)生屈服而力首次下降前的最大應(yīng)力值，σsu；
下屈服點(diǎn)：試樣屈服階段中最小應(yīng)力，σsl；
屈服平臺（屈服齒）：屈服伸長對應(yīng)的水平線段或者曲折線段；
呂德斯帶：不均勻變形；對于沖壓件，不容許出現(xiàn)，防止產(chǎn)生褶皺。
屈服強(qiáng)度：表征材料對微量塑性變形的抗力
連續(xù)屈服曲線的屈服強(qiáng)度：用規(guī)定微量塑性伸長應(yīng)力表征材料對微量塑性變形的抗力
（1）規(guī)定非比例伸長應(yīng)力σp：
（2）規(guī)定殘余伸長應(yīng)力σr：試樣卸除拉伸力后，其標(biāo)距部分的殘余伸長達(dá)到規(guī)定的原始標(biāo)距百分比時的應(yīng)力；殘余伸長的百分比為0.2%時，記為σr0.2
（3）規(guī)定總伸長應(yīng)力σt：試樣標(biāo)距部分的總伸長（彈性伸長加塑性伸長）達(dá)到規(guī)定的原始標(biāo)距百分比時的應(yīng)力。
晶格阻力（派納力）；位錯交互作用阻力
Hollomon公式： S=Ken ，S為真應(yīng)力，e為真應(yīng)變；n—硬化指數(shù)0.1~0.5，n=1,完全理想彈性體，n=0，沒有硬化能力；K——硬化系數(shù)
縮頸是：韌性金屬材料在拉伸試驗(yàn)時變形集中于局部區(qū)域的特殊現(xiàn)象。
抗拉強(qiáng)度：韌性金屬試樣拉斷過程中最大試驗(yàn)力所對應(yīng)的應(yīng)力。代表金屬材料所能承受的最大拉伸應(yīng)力，表征金屬材料對最大均勻塑性變形的抗力。與應(yīng)變硬化指數(shù)和應(yīng)變硬化系數(shù)有關(guān)。等于最大拉應(yīng)力比上原始橫截面積。
塑性是指金屬材料斷裂前發(fā)生不可逆永久（塑性）變形的能力。
b、相關(guān)理論
常見的塑性變形方式：滑移，孿生，晶界的滑動，擴(kuò)散性蠕變。
塑性變形的特點(diǎn)：各晶粒變形的不同時性和不均勻性（取向不同；各晶粒力學(xué)性能的差異）；各晶粒變形的相互協(xié)調(diào)性（金屬是一個連續(xù)的整體，多系滑移；Von Mises 至少5個獨(dú)立的滑移系）。
硬化指數(shù)的測定：①試驗(yàn)方法；②作圖法lgS=lgK+nlge
硬化指數(shù)的影響因素：與層錯能有關(guān),層錯能下降，硬化指數(shù)升高；對金屬材料的冷熱變形也十分敏感；與應(yīng)變硬化速率并不相等。
縮頸的判據(jù)（失穩(wěn)臨界條件）拉伸失穩(wěn)或縮頸的判據(jù)應(yīng)為dF=0
兩個塑性指標(biāo)：斷后伸長率δ=(L1-L0)/LO*100%；
斷后收縮率：ψ=(A0-A1)/A0*100%
ψ>δ，形成為縮頸
ψ=δ或ψ<δ，不形成縮頸
4、關(guān)于金屬的韌度斷裂問題
a、相關(guān)概念
韌性：斷裂前吸收塑性變形功和斷裂功的能力
韌度：單位體積材料斷裂前所吸收的功
韌性斷裂：裂紋緩慢擴(kuò)展過程中消耗能量；斷裂最先發(fā)生在纖維區(qū)，然后快速擴(kuò)展形成放射最后斷裂形成剪切唇，放射區(qū)在裂紋快速擴(kuò)展過程中形成，一般放射區(qū)匯聚方向指向裂紋源。
脆性斷裂：基本不產(chǎn)生塑性變形，危害性大。低應(yīng)力脆斷，工作應(yīng)力很低，一般低于屈服極限；脆斷裂紋總是從內(nèi)部的宏觀缺陷處開始；溫度降低，應(yīng)變速度增加，脆斷傾向增加。
穿晶斷裂：裂紋穿過晶內(nèi)，可以是韌性斷裂，也可以是脆性斷裂，斷口明亮。
沿晶斷裂：裂紋沿晶界擴(kuò)展，都是脆性斷裂，由晶界處的脆性第二相等造成，斷口相對灰暗。穿晶斷裂和沿晶斷裂可混合發(fā)生。高溫下，多由穿晶斷裂轉(zhuǎn)為沿晶韌性斷裂。
沿晶斷裂斷口：斷口冰糖狀；若晶粒細(xì)小，斷口呈晶粒狀。
剪切斷裂：材料在切應(yīng)力作用下沿滑移面滑移分離而造成的斷裂。（滑斷、微孔聚集型斷裂）
解理斷裂：材料在正應(yīng)力作用下，由于原于間結(jié)合鍵的破壞引起的沿特定晶面發(fā)生的脆性穿晶斷裂。
金屬的強(qiáng)度就是指金屬材料原子間結(jié)合力的大小，一般說金屬熔點(diǎn)高，彈性模量大，熱膨脹系數(shù)小則其原子間結(jié)合力大，斷裂強(qiáng)度高。斷裂的實(shí)質(zhì)就是外力作用下材料沿某個原子面分開的過程。
格里菲思理論：從熱力學(xué)觀點(diǎn)看，凡是使能量減低的過程都將自發(fā)進(jìn)行，凡使能量升高的過程必將停止，除非外界提供能量。Griffth指出，由于裂紋存在，系統(tǒng)彈性能降低，與因存在裂紋而增加的表面能平衡。如彈性能降低足以滿足表面能增加，裂紋就會失穩(wěn)擴(kuò)展，引起脆性破壞。
b、相關(guān)理論
斷裂三種主要的失效形式：磨損、腐蝕、斷裂
多數(shù)金屬的斷裂包括裂紋的形成和擴(kuò)展兩個階段。
按斷裂的性態(tài)：韌性斷裂和脆性斷裂；按裂紋擴(kuò)展路徑：穿晶斷裂和沿晶斷裂；按斷裂機(jī)制：解理斷裂和剪切斷裂
韌性斷裂和脆性斷裂：根據(jù)材料斷裂前產(chǎn)生的宏觀塑性變形量的大小來確定。通常脆性斷裂也會發(fā)生微量的塑性變形，一般規(guī)定斷面收縮率小于5％則為脆性斷裂。反之大于5％的為韌性斷裂。
脆性斷口平齊而光亮，與正應(yīng)力垂直，斷口常呈人字紋或放射花樣。
解理斷裂是沿特定的晶面發(fā)生的脆性穿晶斷裂，通常總沿一定的晶面分離。
解理斷裂總是脆性斷裂，但脆性斷裂不一定是解理斷裂。
常見的裂紋形成理論：①位錯塞積理論 ②位錯反應(yīng)理論
解理與準(zhǔn)解理
共同點(diǎn)：穿晶斷裂；有小解理刻面；臺階及河流花樣
不同點(diǎn)：①準(zhǔn)解理小刻面不是晶體學(xué)解理面②解理裂紋常源于晶界，準(zhǔn)解理裂紋常源于晶內(nèi)硬質(zhì)點(diǎn)。準(zhǔn)解理不是一種獨(dú)立的斷裂機(jī)理，而是解理斷裂的變種。
格雷菲斯理論是根據(jù)熱力學(xué)原理得出的斷裂發(fā)生的必要條件，但并不意味著事實(shí)上一定斷裂。裂紋自動擴(kuò)展的充分條件是尖端應(yīng)力等于或大于理論斷裂強(qiáng)度。
5、關(guān)于硬度的問題
a、硬度概念
硬度是衡量金屬材料軟硬程度的一種性能指標(biāo)。
b、硬度試驗(yàn)方法:
劃痕法——表征金屬切斷強(qiáng)度
回跳法——表征金屬彈性變形功
壓入法——表征塑性變形抗力及應(yīng)變硬化能力
布氏硬度
壓頭：淬火鋼球（HBS），硬質(zhì)合金球（HBW）
載荷：3000Kg 硬質(zhì)合金，500Kg 軟質(zhì)材料
保載時間：10-15s 黑色金屬，30s 有色金屬
壓痕相似原理
只用一種標(biāo)準(zhǔn)的載荷和鋼球直徑,不能同時適應(yīng)硬的材料或者軟的材料。為保證不同載荷和直徑測量的 硬度值之間可比，壓痕必須滿足幾何相似。
布氏硬度表示方法：600HBW1/30/20
①度值，②符號HBW，③球直徑，④試驗(yàn)力(1kgf=9.80665N)，⑤試驗(yàn)力保持時間
布氏硬度試驗(yàn)的優(yōu)缺點(diǎn)：
優(yōu)點(diǎn)：壓頭直徑較大→壓痕面積較大→硬度值可反映金屬在較大范圍內(nèi)各組成相的平均性能，不受個別組成 相及微小不均勻性的影響。
缺點(diǎn)：對不同材料需更換壓頭直徑和改變試驗(yàn)力，壓痕測量麻煩，自動檢測受到限制；壓痕較大時不宜在成品上試驗(yàn)
洛氏硬度
以測量壓痕深度表示材料硬度值。
壓頭有兩種：α＝120°的金剛石圓錐體，一定直徑的淬火鋼球。
洛氏硬度試驗(yàn)優(yōu)缺點(diǎn)：
優(yōu)點(diǎn)：操作簡便、迅速，硬度可直接讀出；壓痕較小，可在工件上試驗(yàn)；用不同標(biāo)尺可測定軟硬不同和厚薄不一的試樣。
缺點(diǎn)：壓痕較小，代表性差；材料若有偏析及組織不均勻等缺陷，測試值重復(fù)性差，分散度大；用不同標(biāo)尺測得的硬度值沒有聯(lián)系，不能直接比較。
維氏硬度
原理與布氏硬度試驗(yàn)相同，根據(jù)單位面積所承受的試驗(yàn)力計(jì)算硬度值。不同的是維氏硬度的壓頭是兩個相對面夾角α為136°的金剛石四棱錐體。
努氏硬度
與維氏硬度的區(qū)別1）壓頭形狀不同；2）硬度值不是試驗(yàn)力除以壓痕表面積，而是除以壓痕投影面積
肖氏硬度
一種動載荷試驗(yàn)法，原理是將一定質(zhì)量的帶有金剛石圓頭或鋼球的重錘，從一定高度落于金屬試樣表面，根據(jù)重錘回跳的高度來表征金屬硬度值大小，也稱回跳硬度。用HS表示。
里氏硬度
動載荷試驗(yàn)法，用規(guī)定質(zhì)量的沖擊體在彈力作用下以一定的速度沖擊試樣表面，用沖頭的回彈速度表征金屬的硬度值。用HL表示。
6、關(guān)于金屬在沖擊載荷下的力學(xué)性能
a、相關(guān)概念
沖擊韌性：指材料在沖擊載荷作用下吸收塑性變形功和斷裂功的能力，常用標(biāo)準(zhǔn)試樣的沖擊吸收功AK表示。
沖擊測量參數(shù)：測量沖擊脆斷后的沖擊吸收功（AkU或AKV），沖擊吸收功并不能真正反映材料的韌脆程度（沖擊吸收功 并非完全用于試樣變形和破壞）
低溫脆性:體心立方或某些密排六方晶體金屬及合金，當(dāng)試驗(yàn)溫度低于某一溫度tk或溫度區(qū)間時，材料由韌性狀態(tài)變?yōu)榇嘈誀顟B(tài)，沖擊吸收功明顯下降，斷裂機(jī)理由微孔聚集變?yōu)榇┚Ы饫恚瑪嗫谔卣饔衫w維狀變?yōu)榻Y(jié)晶狀。tk或溫度區(qū)間稱為韌脆轉(zhuǎn)變溫度，又稱冷脆轉(zhuǎn)變溫度。
b、相關(guān)理論
韌脆的評價方法：材料的缺口沖擊彎曲試驗(yàn)，材料的沖擊韌性
韌脆的影響因素：溫度（低溫脆性）；應(yīng)力狀態(tài)（三向拉應(yīng)力狀態(tài)）；變形速度的影響（沖擊脆斷）
低溫脆性的本質(zhì)：低溫脆性是材料屈服強(qiáng)度隨溫度降低急劇增加的結(jié)果。屈服強(qiáng)度σs的隨溫度降低而升高，而斷裂強(qiáng)度σc隨溫度變化很小。
t>tk ,σc>σs ,先屈服再斷裂；t<tk ,σc<σs ,脆性斷裂</t
韌脆轉(zhuǎn)變溫度是金屬材料的韌性指標(biāo)，它反映了溫度對韌脆性的影響。
影響韌脆轉(zhuǎn)變溫度的冶金因素：
晶體結(jié)構(gòu)：體心立方金屬及其合金存在低溫脆性。普通中、低強(qiáng)度鋼的基體是體心立方點(diǎn)陣的鐵素體，故這類鋼 有明顯的低溫脆性。
化學(xué)成分：間隙溶質(zhì)元素溶入鐵素體基體中，偏聚于 位錯線附近，阻礙位 錯運(yùn)動，致σs升高， 鋼的韌脆轉(zhuǎn)變溫度提高。
顯微組織：晶粒大小，細(xì)化晶粒使材料韌性增加；減小亞晶和胞狀結(jié)構(gòu)尺寸也能提高韌性。
細(xì)化晶粒提高韌性的原因：晶界是裂紋擴(kuò)展的阻力；晶界前塞積的位錯數(shù)減少，有利于降低應(yīng)力集中；晶界總面積 增加，使晶界上雜質(zhì)濃度減少，避免產(chǎn)生沿晶脆性斷裂。
7、關(guān)于金屬疲勞的問題
a、金屬疲勞現(xiàn)象
疲勞：金屬機(jī)件在變動應(yīng)力和應(yīng)變長期作用下，由于積累損傷而引起的斷裂現(xiàn)象。
疲勞的破壞過程是材料內(nèi)部薄弱區(qū)域的組織在變動應(yīng)力作用下，逐漸發(fā)生變化和損傷累積、開裂，當(dāng)裂紋擴(kuò)展達(dá)到一定程度后發(fā)生突然斷裂的過程，是一個從局部區(qū)域開始的損傷累積，最終引起整體破壞的過程。
循環(huán)應(yīng)力的波形：正弦波、矩形波和三角波等。
表征應(yīng)力循環(huán)特征的參量有：
最大循環(huán)應(yīng)力σmax，最小循環(huán)應(yīng)力σmin；平均應(yīng)力:σm=(σmax+σmin)/2；應(yīng)力幅或應(yīng)力范圍:σa=(σmax-σmin)/2；應(yīng)力比:r=σmin/σmax
疲勞按應(yīng)力狀態(tài)分：彎曲疲勞、扭轉(zhuǎn)疲勞、拉壓疲勞、接觸疲勞及復(fù)合疲勞；
疲勞按環(huán)境和接觸情況分：大氣疲勞、腐蝕疲勞、高溫疲勞、熱疲勞及接觸疲勞等。
疲勞按應(yīng)力高低和斷裂壽命分：高周疲勞和低周疲勞。
b、金屬疲勞特點(diǎn)
疲勞的特點(diǎn)：該破壞是一種潛藏的突發(fā)性破壞，在靜載下顯示韌性或脆性破壞的材料在疲勞破壞前均不會發(fā)生明顯的塑性變形，呈脆性斷裂。
疲勞對缺口、裂紋及組織等缺陷十分敏感，即對缺陷具有高度的選擇性。因?yàn)槿笨诨蛄鸭y會引起應(yīng)力集中，加大對材料的損傷作用；組織缺陷(夾雜、疏松、白點(diǎn)、脫碳等)，將降低材料的局部強(qiáng)度，二者綜合更加速疲勞破壞的起始與發(fā)展。
c、金屬疲勞宏觀斷口
疲勞宏觀斷口的特征：疲勞斷裂經(jīng)歷了裂紋萌生和擴(kuò)展過程。由于應(yīng)力水平較低，因此具有較明顯的裂紋萌生和穩(wěn)態(tài)擴(kuò)展階段，相應(yīng)的斷口上也顯示出疲勞源、疲勞裂紋擴(kuò)展區(qū)與瞬時斷裂區(qū)的特征。
疲勞源：是疲勞裂紋萌生的策源地。
位置：多出現(xiàn)在機(jī)件表面，常和缺口、裂紋、刀痕、蝕坑等缺陷相連。但若材料內(nèi)部存在嚴(yán)重冶金缺陷(夾雜、縮孔、伯析、白點(diǎn)等)，也會因局部材料強(qiáng)度降低而在機(jī)件內(nèi)部引發(fā)出疲勞源。
特點(diǎn)：因疲勞源區(qū)裂紋表面受反復(fù)擠壓，摩擦次數(shù)多，疲勞源區(qū)比較光亮，而且因加工硬化，該區(qū)表面硬度會有所提高。
數(shù)量：機(jī)件疲勞破壞的疲勞源可以是一個，也可以是多個，它與機(jī)件的應(yīng)力狀態(tài)及過載程度有關(guān)。如單向彎曲疲勞僅產(chǎn)生一個源區(qū)，雙向反復(fù)彎曲可出現(xiàn)兩個疲勞源。過載程度愈高，名義應(yīng)力越大，出現(xiàn)疲勞源的數(shù)目就越多。
產(chǎn)生順序：若斷口中同時存在幾個疲勞源，可根據(jù)每個疲勞區(qū)大小、源區(qū)的光亮程度確定各疲勞源產(chǎn)生的先后，源區(qū)越光亮，相連的疲勞區(qū)越大，就越先產(chǎn)生；反之，產(chǎn)生的就晚。
疲勞區(qū)是疲勞裂紋亞穩(wěn)擴(kuò)展形成的區(qū)域。
宏觀特征：斷口較光滑并分布有貝紋線(或海灘花樣)，有時還有裂紋擴(kuò)展臺階。
斷口光滑是疲勞源區(qū)的延續(xù)，其程度隨裂紋向前擴(kuò)展逐漸減弱，反映裂紋擴(kuò)展快饅、擠壓摩擦程度上的差異。
貝紋線——疲勞區(qū)的最典型特征：產(chǎn)生原因:一般認(rèn)為是因載荷變動引起的，因?yàn)闄C(jī)器運(yùn)轉(zhuǎn)時常有啟動、停歇、偶然過載等，均要在裂紋擴(kuò)展前沿線留下弧狀貝紋線痕跡。
形貌特點(diǎn)：疲勞區(qū)的每組貝紋線好像一簇以疲勞源為圓心的平行弧線，凹側(cè)指向疲勞源，凸側(cè)指向裂紋擴(kuò)展方向。近疲勞源區(qū)貝紋線較細(xì)密，表明裂紋擴(kuò)展較慢；遠(yuǎn)離疲勞源區(qū)貝紋線較稀疏、粗糙，表明此段裂紋擴(kuò)展較快。
影響因素:貝紋區(qū)的總范圍與過載程度及材料的性質(zhì)有關(guān)。若機(jī)件名義應(yīng)力較高或材料韌性較差，則疲勞區(qū)范圍較小，貝紋線不明顯；反之，低名義應(yīng)力或高韌性材科，疲勞區(qū)范圍較大，貝紋線粗且明顯。貝紋線的形狀則由裂紋前沿線各點(diǎn)的擴(kuò)展速度、載荷類型、過載程度及應(yīng)力集中等決定。
瞬斷區(qū)是裂紋失穩(wěn)擴(kuò)展形成的區(qū)域。在疲勞亞臨界擴(kuò)展階段，隨應(yīng)力循環(huán)增加，裂紋不斷增長，當(dāng)增加到臨界尺寸ac時，裂紋尖端的應(yīng)力場強(qiáng)度因子KI達(dá)到材料斷裂韌性KIc(Kc)時。裂紋就失穩(wěn)快速擴(kuò)展，導(dǎo)致機(jī)件瞬時斷裂。
瞬斷區(qū)的斷口比疲勞區(qū)粗糙，宏觀特征如同靜載，隨材料性質(zhì)而變。
脆性材料斷口呈結(jié)晶狀；
韌性材料斷口，在心部平面應(yīng)變區(qū)呈放射狀或人字紋狀，邊緣平面應(yīng)力區(qū)則有剪切唇區(qū)存在。
位置：瞬斷區(qū)一般應(yīng)在疲勞源對側(cè)。但對旋轉(zhuǎn)彎曲來說，低名義應(yīng)力時，瞬斷區(qū)位置逆旋轉(zhuǎn)方向偏轉(zhuǎn)一角度；高名義應(yīng)力時，多個疲勞源同時從表面向內(nèi)擴(kuò)展，使瞬斷區(qū)移向中心位置。
大小：瞬斷區(qū)大小與機(jī)件承受名義應(yīng)力及材料性質(zhì)有關(guān)，高名義應(yīng)力或低韌性材科，瞬斷區(qū)大；反之。瞬斷區(qū)則小。
d、疲勞曲線及基本疲勞力學(xué)性能
疲勞曲線：疲勞應(yīng)力與疲勞壽命的關(guān)系曲線，即S－N曲線。
用途：它是確定疲勞極限、建立疲勞應(yīng)力判據(jù)的基礎(chǔ)。
有水平段（碳鋼、合金結(jié)構(gòu)鋼、球鐵等）：經(jīng)過無限次應(yīng)力循環(huán)也不發(fā)生疲勞斷裂，將對應(yīng)的應(yīng)力稱為疲勞極限，記為σ-1（對稱循環(huán)）
無水平段（鋁合金、不銹鋼、高強(qiáng)度鋼等）：只是隨應(yīng)力降低，循環(huán)周次不斷增大。此時，根據(jù)材料的使用要求規(guī)定某一循環(huán)周次下不發(fā)生斷裂的應(yīng)力作為條件疲勞極限。
疲勞曲線的測定——升降法測定疲勞極限
d、疲勞過程及機(jī)理
疲勞過程：裂紋萌生、亞穩(wěn)擴(kuò)展、失穩(wěn)擴(kuò)展三個過程。
疲勞壽命Nf＝萌生期N0＋亞穩(wěn)擴(kuò)展期Np
金屬材料的疲勞過程也是裂紋萌生相擴(kuò)展的過程。
裂紋萌生往往在材料薄弱區(qū)或高應(yīng)力區(qū)，通過不均勻滑移、微裂紋形成及長大而完成。
疲勞微裂紋常由不均勻滑移和顯微開裂引起。主要方式有：表面滑移帶開裂；第二相、夾雜物與基體界面或夾雜物本身開裂；晶界或亞晶界處開裂。
e、如何提高疲勞強(qiáng)度
如何提高疲勞強(qiáng)度——滑移帶開裂產(chǎn)生裂紋角度
從滑移開裂產(chǎn)生疲勞裂紋形成機(jī)理看，只要能提高材料滑移抗力（固溶強(qiáng)化、細(xì)晶強(qiáng)化等），均可阻止疲勞裂紋萌生，提高疲勞強(qiáng)度。
如何提高疲勞強(qiáng)度——相界面開裂產(chǎn)生裂紋角度
從第二相或夾雜物可引發(fā)疲勞裂紋的機(jī)理來看，只要能降低第二相或夾雜物脆性，提高相界面強(qiáng)度，控制第二相或夾雜物的數(shù)量、形態(tài)、大小和分布、使之“少、圓、小、勻”，均可抑制或延緩疲勞裂紋在第二相或夾雜物附近萌生，提高疲勞強(qiáng)度。
如何提高疲勞強(qiáng)度——晶界開裂產(chǎn)生裂紋
從晶界萌生裂紋來看，凡使晶界弱化和晶粒粗化的因素，如晶界有低熔點(diǎn)夾雜物等有害元素和成分偏析、回火脆、晶界析氫及晶粒粗化等，均易產(chǎn)生晶界裂紋、降低疲勞強(qiáng)度；反之，凡使晶界強(qiáng)化、凈化和細(xì)化晶粒的因素，均能抑制晶界裂紋形成，提高疲勞強(qiáng)度。
f、影響疲勞強(qiáng)度的主要因素
表面狀態(tài)的影響：應(yīng)力集中——機(jī)件表面缺口因應(yīng)力集中往往是疲勞策源地，引起疲勞斷裂，可用Kf與qf表征缺口應(yīng)力集中對材料疲勞強(qiáng)度的影響。Kf與qf越大，材料的疲勞強(qiáng)度就降得越低。且這種影響隨材料強(qiáng)度的增高，更加顯著。
表面粗糙度——表面粗糙度越低，材料的疲勞極限越高；表面粗糙度越高，疲勞極限越低。材料強(qiáng)度越高，表面粗糙度對疲勞極限的影響越顯著。
殘余應(yīng)力及表面強(qiáng)化的影響：殘余壓應(yīng)力提高疲勞強(qiáng)度；殘余拉應(yīng)力降低疲勞強(qiáng)度。殘余壓應(yīng)力的影響與外加應(yīng)力的應(yīng)力狀態(tài)有關(guān)，不同應(yīng)力狀態(tài)，機(jī)件表面層的應(yīng)力梯度不同。彎曲疲勞時,效果比扭轉(zhuǎn)疲勞大；拉壓疲勞時，影響較小。殘余壓應(yīng)力顯著提高有缺口機(jī)件的疲勞強(qiáng)度，殘余應(yīng)力可在缺口處集中，能有效地降低缺口根部的拉應(yīng)力峰值。殘余壓應(yīng)力的大小、深度、分布以及是否發(fā)生松弛都會影響疲勞強(qiáng)度。
表面強(qiáng)化的影響——表面強(qiáng)化可在機(jī)件表面產(chǎn)生殘余壓應(yīng)力，同時提高強(qiáng)度和硬度。兩方面的作用都會提高疲勞強(qiáng)度。（方法：噴丸、滾壓、表面淬火、表面化學(xué)熱處理）硬度由高到低的順序：滲氮→滲碳→感應(yīng)加熱淬火；強(qiáng)化層深度由高到低順序：表面淬火→滲碳→滲氮。
材料成分及組織的影響：疲勞強(qiáng)度是對材料組織結(jié)構(gòu)敏感的力學(xué)性能。合金成分、顯微組織、非金屬夾雜物及冶金缺陷
g、低周疲勞
低周疲勞：金屬在循環(huán)載荷作用下，疲勞壽命為102～105次的疲勞斷裂。
循環(huán)硬化和循環(huán)軟化現(xiàn)象與位錯循環(huán)運(yùn)動有關(guān)。
在一些退火軟金屬中，在恒應(yīng)變幅的循環(huán)載荷下，由于位錯往復(fù)運(yùn)動和交互作用，產(chǎn)生了阻礙位錯繼續(xù)運(yùn)動的阻力，從而產(chǎn)生循環(huán)硬化。
在冷加工后的金屬中，充滿位錯纏結(jié)和障礙，這些障礙在循環(huán)加載中被破壞；或在一些沉淀強(qiáng)化不穩(wěn)定的合金中。由于沉淀結(jié)構(gòu)在循環(huán)加載中校破壞均可導(dǎo)致循環(huán)軟化。
熱疲勞：機(jī)件在由溫度循環(huán)變化時產(chǎn)生的循環(huán)熱應(yīng)力及熱應(yīng)變作用下發(fā)生的疲勞。
熱機(jī)械疲勞：溫度循環(huán)和機(jī)械應(yīng)力循環(huán)疊加所引起的疲勞。
產(chǎn)生熱應(yīng)力的兩個條件：①溫度變化②機(jī)械約束
沖擊疲勞：沖擊次數(shù)N>105次時，破壞后具有典型的疲勞斷口，即為沖擊疲勞。
滄州五森管道設(shè)備有限公司 管路補(bǔ)償接頭
